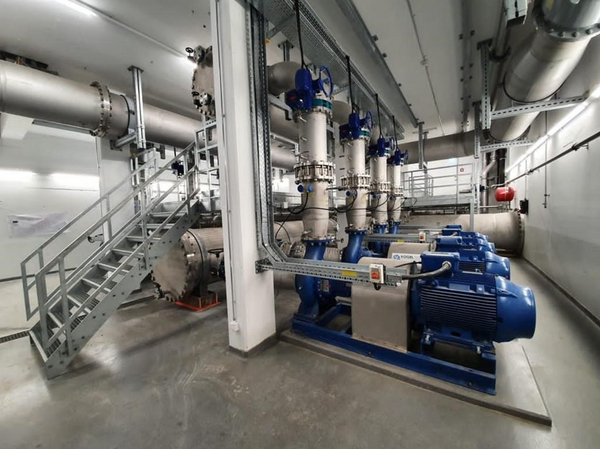

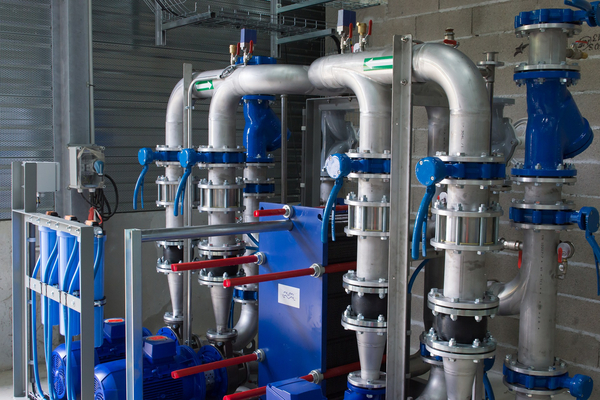

Exemples d'application

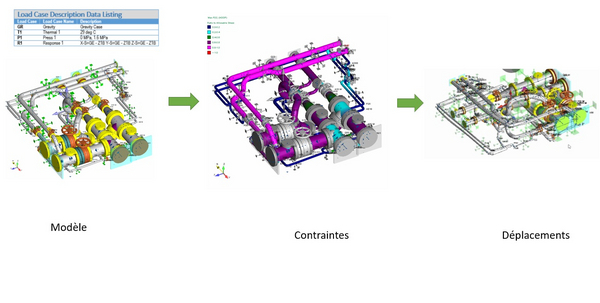

Modélisation de la tuyauterie pour calcul

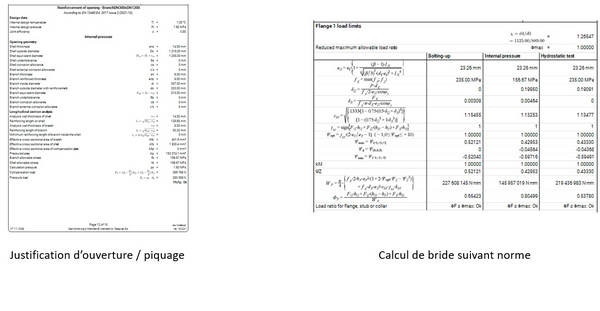

Dimensionnement suivant les codes applicables
Modélisation par éléments finis

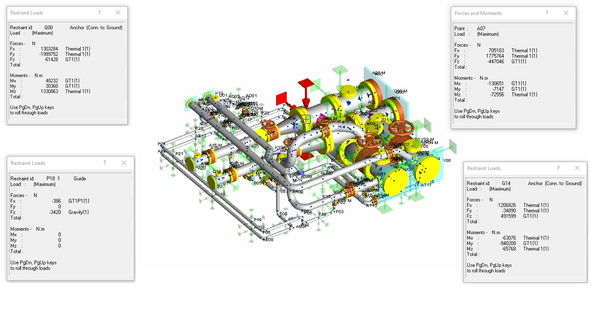

Synthèse des efforts transmis au bâtiment

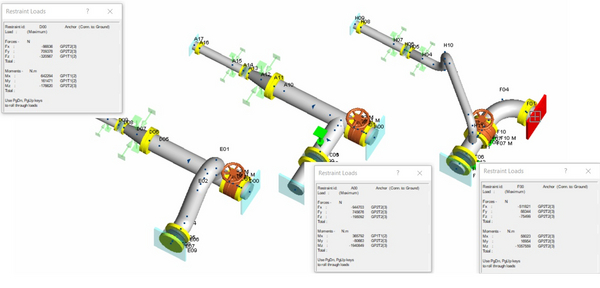

Evaluation des résultats / Amélioration

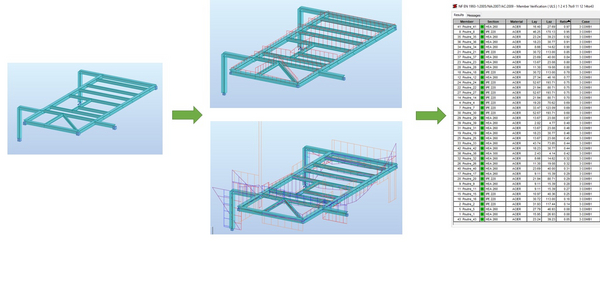

Modélisation des structures et justification

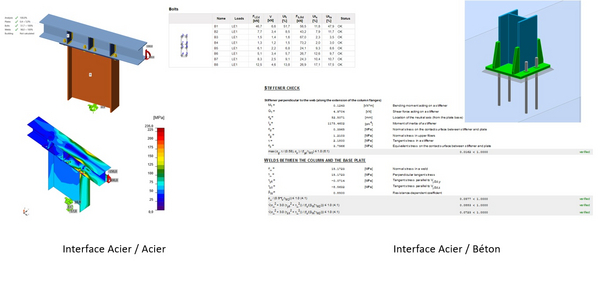

Vérification des interfaces
Modélisation des Zones Critiques
Dans les installations à haute pression ou haute température, certains points ne peuvent pas être justifiés par de simples formules de code (comme la norme EN 13480). belthiotherm intervient alors pour valider :

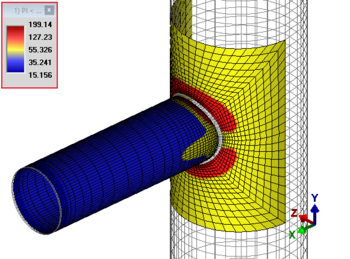

1. Justification d'ouvertures et piquages
Lorsqu'on perce un tuyau principal pour y souder une dérivation (piquage), on affaiblit la structure.
-
L'analyse FEA permet de vérifier si les contraintes autour du trou restent acceptables.
-
Elle aide à dimensionner précisément les renforts (plaques de renfort ou selles) pour éviter une rupture par fatigue ou surpression.

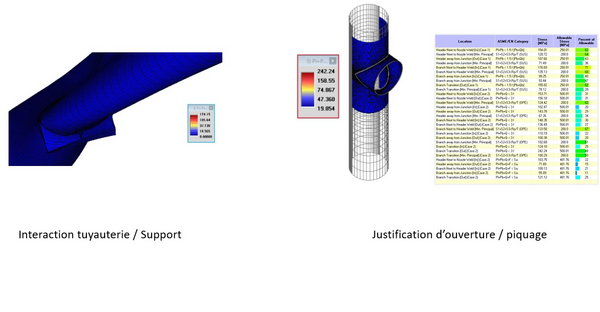

2. Supports soudés et pièces de forme
Les supports directement soudés sur la tuyauterie (sabots, oreilles de levage) créent des points rigides.
-
Le but : S’assurer que l’effort du support ne "poignarde" pas le tuyau.
-
L'étude : On modélise l'interaction locale entre le support et la paroi du tube pour valider l'épaisseur des plaques de répartition.
3. Analyse thermique
Pour les fluides subissant des cycles de température rapides :
-
Modélisation des gradients thermiques dans l'épaisseur du métal.
-
Calcul de la durée de vie résiduelle des composants (nombre de cycles avant fissure).
